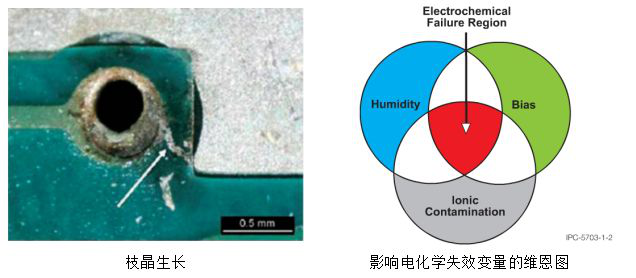

電化學(xué)可靠性往往被大部份設(shè)計(jì)人員所忽視，而造成嚴(yán)重的危害。例如：線路腐蝕，發(fā)黑發(fā)綠，高壓拉弧、耐壓不良，生銹，高炸機(jī)，腐蝕斷線，離子其主要與組裝過程中的表面殘留有關(guān)，而這些殘留有些是良性的，有些則是有害的。電化學(xué)失效機(jī)理也往往由離子殘留，電壓差，溫濕度三個(gè)要素構(gòu)成，當(dāng)三個(gè)要素達(dá)到一定的程度就會(huì)導(dǎo)致失效，往往造成產(chǎn)品漏電和電化學(xué)遷移（枝晶生長）。如下維恩圖很好的說明了三個(gè)因素的關(guān)系，其中每個(gè)因素所在的圈直徑越大，其對*終失效的影響程度就越高。

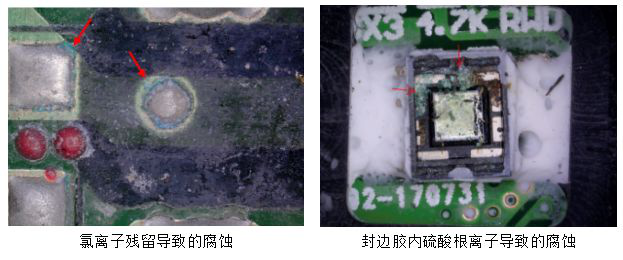

在很多公開的關(guān)于電化學(xué)失效機(jī)理的失效分析研究中，發(fā)現(xiàn)一些固定的離子通常是造成失效的根因。比如氯離子，銨離子，就是出鏡率頻繁的問題離子。當(dāng)然還有其他一些無機(jī)陰陽離子和弱有機(jī)酸離子。

離子殘留的來源

1、制程中酸洗殘留物；

2、在生產(chǎn)制造過程中，使用助焊劑、錫膏、焊料、焊錫絲等焊接后的助焊劑殘留物；

3、工作場地的塵埃，水及溶劑的蒸氣等大氣中的污染；

4、產(chǎn)品轉(zhuǎn)移、手工焊接過程中接觸板子殘留的汗液等人為原因引入的污染物殘留。

產(chǎn)品離子來源分析：

離子種類：主要來源

氯離子：有各種各樣的來源，其中*重要的是助焊劑殘留。

溴離子：主要來源于線路板環(huán)氧樹脂玻纖基材內(nèi)的阻燃劑，會(huì)在色譜分析過程中被萃取出來。也可能來自于阻焊油墨，標(biāo)記墨水以及含溴活性劑的助焊劑。

硫酸根離子：來源多樣，如與含硫紙張、塑料接觸，含酸的過程，阻焊油墨填料等。主要來自于自來水清洗過程。

弱有機(jī)酸：主要來自于助焊劑內(nèi)的活性劑。

鈉離子：在助焊劑中有被發(fā)現(xiàn)，助焊劑通常使用琥珀酸鈉作為酸性活性劑的抗衡離子。同時(shí)在阻焊油墨的吸附殘留物里也有發(fā)現(xiàn)，易在油墨內(nèi)部或表面形成導(dǎo)電通道。

銨根離子：主要來自于板子的制造過程，如蝕刻劑，HASL助焊劑殘留，一些水溶物和焊錫膏助焊劑材料，

鉀離子：主要來自于干膜阻焊掩膜材料。

鈣離子：主要來自于阻焊膜的填料。

鎂離子：主要來自于阻焊膜的填料。

更多技術(shù)交流請致電：13717337014凌先生
